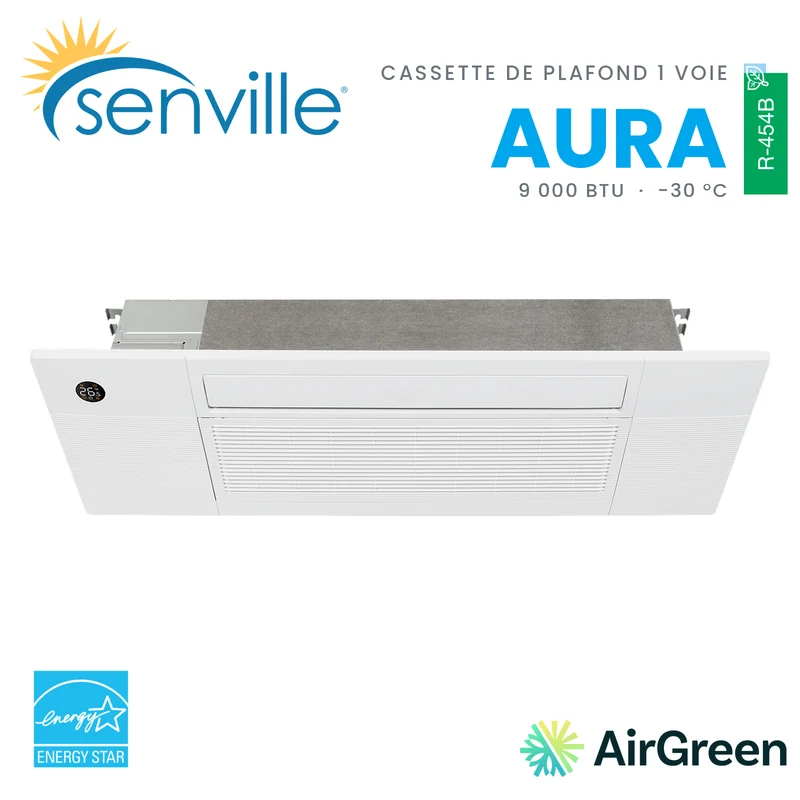

Cassette de Plafond 1-Voie SENVILLE SENA R454B | 9000 BTU

Une cassette 1-voie de 9 000 BTU pensée pour les pièces où l’espace mural est limité, avec chauffage jusqu’à -30 °C

La cassette de plafond 1-voie SENVILLE SENA R454B 9 000 BTU répond à un besoin que nous rencontrons régulièrement en installation CVAC à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord : climatiser et chauffer une pièce efficacement sans installer une unité murale conventionnelle bien en vue.

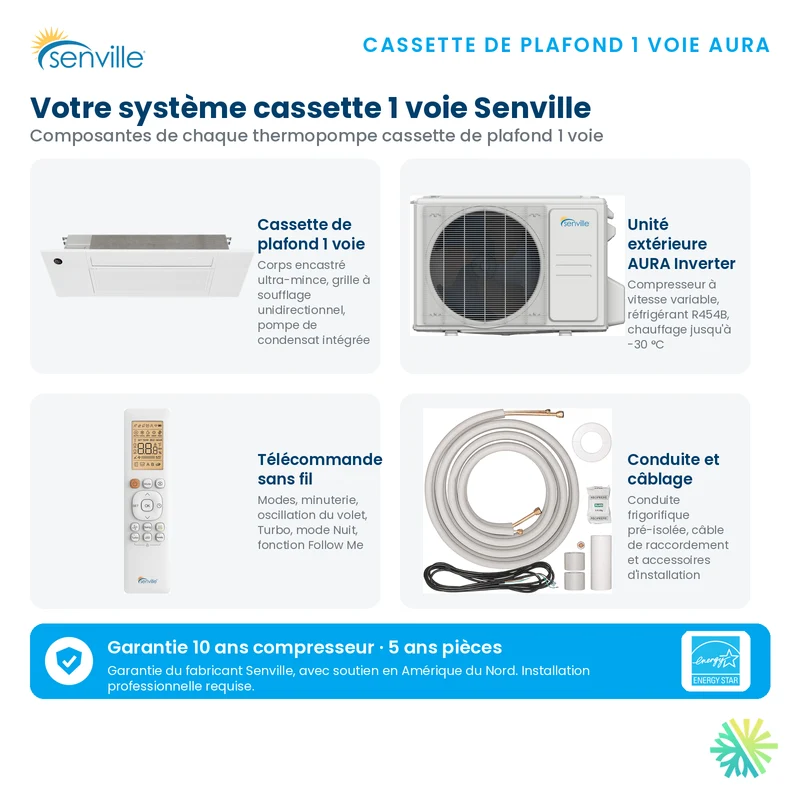

Cette configuration associe l’unité extérieure SENA-09HF-OG à l’unité intérieure SENA-09HF-1WCG, sous la référence AHRI 216623593. La documentation Senville présente le modèle comme une cassette de plafond 1-Way, donc à diffusion principale dans une direction, avec une capacité nominale de climatisation de 9 000 BTU.

Ce format est très différent d’une cassette carrée à diffusion quatre directions. L’unité intérieure est longue et relativement mince, ce qui lui permet de s’intégrer dans certaines configurations de plafond où une cassette carrée traditionnelle serait moins adaptée.

Pour la version 9 000 BTU, la fiche AirGreen communique notamment :

• unité extérieure : SENA-09HF-OG;
• unité intérieure : SENA-09HF-1WCG;
• AHRI : 216623593;
• R-454B;
• ENERGY STAR® : oui;
• Cold Climate : oui;
• SEER2 : 24,0;
• EER2 : 14,6;
• HSPF2-4 : 12,1;
• chauffage jusqu’à -30 °C;
• 9 000 BTU/h à -8 °C;
• 10 600 BTU/h à -15 °C;
• 5 100 BTU/h maximum à -30 °C;
• WiFi en option;
• alimentation 208/230 V;
• tuyauterie 1/4 po – 3/8 po;
• MCA 15 A / MOP 15 A.

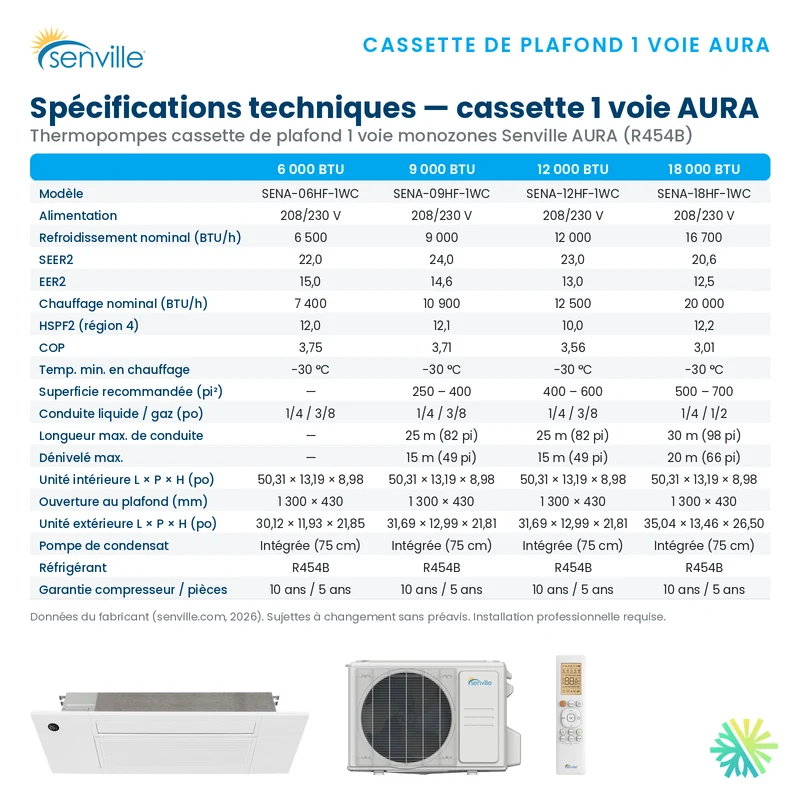

Le tableau technique de la brochure spécifique au SENA-09HF-1WC confirme notamment une alimentation 208/230 V monophasée, une capacité de climatisation de 9 000 BTU, un SEER2 de 24,0, un EER2 de 14,6, une capacité nominale de chauffage de 10 900 BTU, un HSPF2-4 de 12,1 et un COP nominal de 3,71.

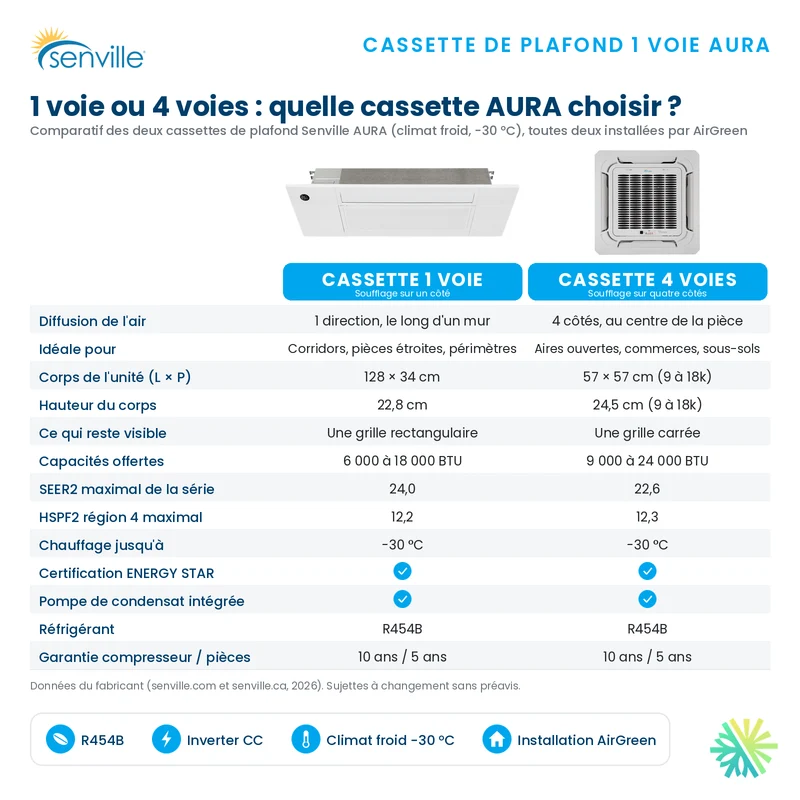

Ce qui distingue réellement une cassette 1-voie d’une cassette carrée classique

Une cassette quatre directions installée près du centre d’une pièce diffuse généralement l’air sur plusieurs côtés. La cassette 1-voie SENVILLE adopte une logique différente : son format rectangulaire permet de projeter principalement l’air selon une direction choisie.

Cela peut être particulièrement utile dans :

• une chambre longue;
• un bureau rectangulaire;
• une salle de réunion;
• un corridor élargi;
• un commerce étroit;
• un espace où l’unité doit être placée près d’un côté du plafond plutôt qu’exactement au centre.

Le principal intérêt n’est donc pas seulement esthétique. Il concerne aussi la façon dont l’air est distribué.

Dans une pièce longue, une cassette mal choisie peut envoyer beaucoup d’air autour de son point d’installation sans atteindre correctement l’extrémité opposée. Une cassette 1-voie peut au contraire être orientée pour favoriser une projection plus longitudinale.

Un format intérieur très différent des cassettes carrées

La documentation indique pour la cassette intérieure :

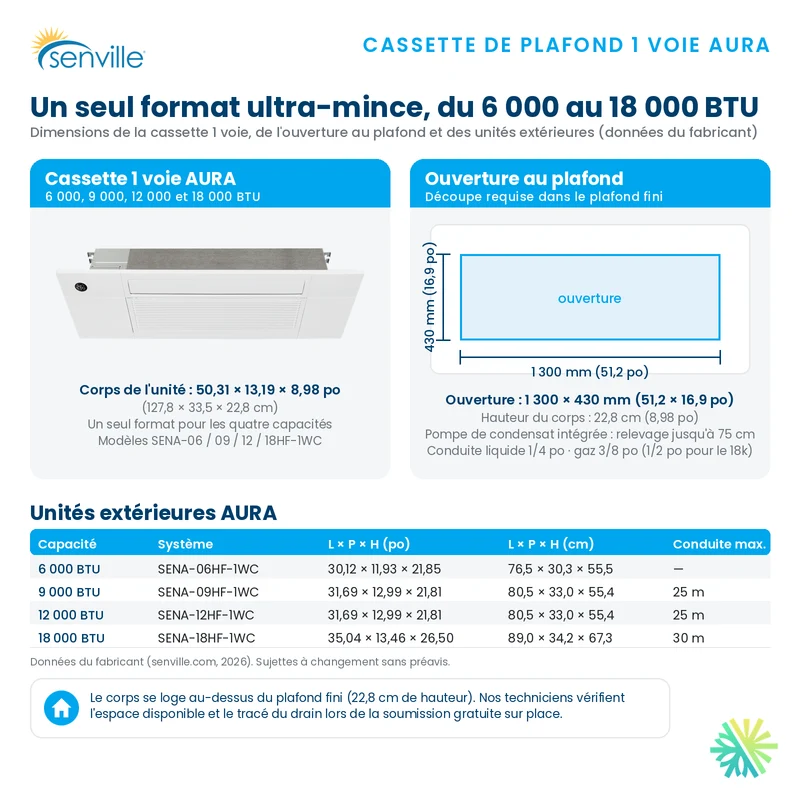

50,31 po de largeur × 13,19 po de profondeur × 8,98 po de hauteur.

Cette géométrie longue et peu profonde explique l’intérêt du modèle.

Il ne faut toutefois pas confondre « seulement 8,98 pouces de hauteur » avec « installation facile dans tous les plafonds ».

Avant d’installer une cassette de plafond, nous devons vérifier :

• la direction des solives;
• l’espace libre au-dessus du gypse;
• les conduites de plomberie;
• les câbles électriques;
• les conduits de ventilation;
• la structure;
• le parcours du drain;
• l’accès futur pour le service.

Dans certains bâtiments de Montréal, le plafond peut sembler suffisamment épais depuis la pièce, mais la structure disponible ne permet pas d’insérer une unité de plus de 50 pouces de longueur dans la direction souhaitée.

Pourquoi cette forme peut être particulièrement utile dans une rénovation

Prenons un scénario représentatif.

Une chambre rénovée dispose d’une grande fenêtre sur un mur, d’une garde-robe sur le deuxième, d’une tête de lit sur le troisième et de mobilier intégré sur le dernier.

Une thermopompe murale pourrait être installée, mais son emplacement serait dicté par les contraintes plutôt que par la circulation optimale de l’air.

Une cassette 1-voie au plafond permet de libérer entièrement les murs et d’orienter le débit dans la longueur de la pièce.

C’est exactement le genre de situation où le plafond devient un emplacement CVAC beaucoup plus logique que le mur.

9 000 BTU : une capacité adaptée aux petites et moyennes pièces

La brochure décrit ce modèle comme adapté approximativement aux espaces de 250 à 400 pi², notamment les chambres, bureaux et studios.

Chez AirGreen, nous utilisons cette plage comme indication seulement.

Une pièce de 350 pi² peut demander beaucoup plus ou beaucoup moins de 9 000 BTU selon :

• la fenestration;
• l’exposition au soleil;
• l’isolation;
• la hauteur du plafond;
• le nombre de murs extérieurs;
• l’étage;
• les infiltrations d’air;
• l’usage de la pièce.

Une pièce exposée plein sud avec de grandes fenêtres peut présenter une charge de climatisation bien supérieure à une pièce intérieure mieux protégée.

SEER2 24,0 : la donnée technique à privilégier pour cette version 9 000 BTU

La brochure comporte ici une particularité qu’il vaut mieux expliquer clairement.

La section commerciale générale de la page mentionne 20,5 SEER pour la gamme.

Cependant, le tableau technique détaillé spécifique au SENA-09HF-1WC indique SEER2 24,0, valeur qui correspond également à la fiche AirGreen.

Pour cette combinaison précise de 9 000 BTU, nous retenons donc SEER2 24,0 comme donnée spécifique au modèle.

Le même tableau indique :

• EER2 14,6;
• HSPF2-4 12,1;
• COP nominal 3,71.

Ce sont des valeurs intéressantes pour une petite thermopompe de plafond destinée à fonctionner à la fois en climatisation et en chauffage.

Chauffage jusqu’à -30 °C, mais avec une capacité qui évolue selon la température

Senville indique clairement un fonctionnement en chauffage jusqu’à -22 °F, soit environ -30 °C.

La fiche AirGreen permet toutefois d’aller plus loin en donnant les capacités réelles à plusieurs températures :

Température extérieure	Capacité de chauffage
-8 °C	9 000 BTU/h
-15 °C	10 600 BTU/h
-30 °C	5 100 BTU/h maximum

À -15 °C, la capacité disponible demeure donc supérieure aux 9 000 BTU associés à la capacité nominale de climatisation.

À -30 °C, l’appareil continue de produire de la chaleur, mais sa capacité maximale diminue fortement.

Ce que le chiffre de 5 100 BTU à -30 °C signifie concrètement

Imaginons qu’une pièce perde 7 500 BTU/h lorsque la température extérieure atteint -30 °C.

Si la thermopompe peut alors produire environ 5 100 BTU/h maximum, il reste environ 2 400 BTU/h de pertes à couvrir par une autre source de chauffage.

C’est pourquoi nous ne présentons jamais la mention « chauffage jusqu’à -30 °C » comme une garantie que l’appareil peut chauffer seul n’importe quelle pièce à cette température.

Le dimensionnement doit comparer :

1. la capacité disponible de la thermopompe;
2. les pertes réelles de l’espace;
3. la température extérieure.

Cette analyse est particulièrement importante à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, où les températures hivernales peuvent varier considérablement.

Cold Climate et ENERGY STAR®

La documentation présente le système comme ENERGY STAR® et capable de fonctionner en chauffage jusqu’à -30 °C.

La fiche AirGreen l’identifie également comme Cold Climate.

Cela permet à cette cassette de plafond de ne pas être uniquement envisagée comme solution de climatisation estivale. Elle peut assurer une part importante du chauffage saisonnier de la pièce lorsqu’elle est correctement dimensionnée.

Installation, R-454B et entretien : pourquoi une cassette 1-voie demande davantage de préparation qu’une tête murale

Une cassette de 50 pouces impose de choisir la bonne orientation avant d’ouvrir le plafond

Le premier enjeu est physique.

L’unité intérieure mesure plus de 50 pouces de longueur.

Nous devons donc déterminer non seulement où la cassette sera visible, mais dans quelle direction le corps de l’appareil pourra être logé au-dessus du plafond.

Une différence de 90 degrés dans l’orientation peut faire toute la différence entre une installation simple et une installation impossible en raison des solives.

Le drainage constitue l’un des points les plus sensibles d’une cassette

Toute thermopompe produit de la condensation en climatisation.

Avec une tête murale installée sur un mur extérieur, le drain peut parfois sortir presque directement dehors.

Avec une cassette située plus loin dans la pièce, il faut souvent parcourir plusieurs pieds avant d’atteindre un point d’évacuation.

Nous devons donc examiner :

• la pente disponible;
• la hauteur de l’appareil;
• le parcours du tuyau;
• les obstacles;
• l’accès futur;
• la possibilité d’entretien.

Un problème de drainage au plafond peut avoir des conséquences beaucoup plus importantes qu’un drain mural mal placé, puisqu’une fuite peut endommager le gypse, la peinture ou le mobilier situé directement sous l’unité.

R-454B et précharge pour 25 pieds

La cassette fonctionne au R-454B.

La documentation indique que le système est préchargé pour une tuyauterie allant jusqu’à 25 pieds. Une installation avec un ensemble de 50 pieds nécessite l’ajout de réfrigérant sur place.

La fiche AirGreen précise une tuyauterie :

1/4 po – 3/8 po.

Le tableau fabricant confirme ces diamètres pour le modèle 9 000 BTU :

• ligne liquide : 1/4 po
• ligne gaz : 3/8 po.

Pourquoi le parcours de tuyauterie peut être plus long qu’avec une thermopompe murale

Une cassette de plafond n’est pas nécessairement placée près d’un mur extérieur.

Le circuit frigorifique peut devoir :

• traverser le plafond;
• contourner une poutre;
• descendre dans un mur;
• rejoindre l’unité extérieure à un autre niveau.

La distance visuelle entre les deux unités n’est donc jamais suffisante pour estimer la longueur de conduites.

Chez AirGreen, nous planifions ce parcours avant les travaux de finition lorsque le projet le permet.

Alimentation électrique : 208/230 V

La documentation technique indique une alimentation :

208/230 V, 60 Hz, monophasée.

La fiche AirGreen indique par ailleurs :

MCA : 15 A

MOP : 15 A.

Cette information doit être vérifiée avec la plaque signalétique de l’équipement réellement livré avant l’installation électrique définitive.

L’unité extérieure reste relativement compacte

Le groupe extérieur associé au 9 000 BTU mesure environ :

31,69 po × 12,99 po × 21,81 po.

Ce format facilite certaines installations résidentielles où l’espace disponible est limité.

Comme toujours, il faut néanmoins respecter les dégagements nécessaires autour de l’unité et tenir compte :

• des fenêtres;
• des voisins;
• de la neige;
• du drainage;
• de l’accès pour le service.

Volet vertical automatique et orientation horizontale manuelle

La fiche AirGreen indique :

• volet vertical : automatique
• orientation horizontale : manuelle

Cette configuration est cohérente avec la logique d’une cassette 1-voie : nous définissons soigneusement l’orientation de la diffusion pour envoyer l’air dans la direction utile, puis l’automatisation du volet vertical permet d’ajuster la projection.

Dans une pièce longue, cette orientation doit être pensée dès le choix de l’emplacement.

WiFi en option

Le WiFi est offert en option selon la fiche AirGreen.

Pour un bureau, un commerce ou une pièce utilisée de manière intermittente, cette fonction peut faciliter :

• le réglage à distance;
• les horaires;
• l’ajustement avant l’arrivée;
• la réduction de la consigne pendant une absence.

Nous recommandons de préciser cette option dans la soumission si elle constitue un critère important.

Autodiagnostic, détection de fuite et auto-nettoyage

La brochure mentionne plusieurs fonctions utiles :

• détection de fuite;
• affichage diagnostique;
• mode auto-nettoyage;
• technologie inverter;
• fonctionnement en basse température;
• fonction Follow Me;
• système d’autodiagnostic.

Ces fonctions peuvent faciliter l’utilisation et certains diagnostics, mais elles ne remplacent pas un entretien CVAC.

La cassette doit demeurer accessible pour :

• nettoyer les filtres;
• inspecter l’échangeur;
• vérifier le drain;
• intervenir sur les composants internes.

Une erreur fréquente : encastrer l’unité sans penser au service futur

Une cassette parfaitement intégrée visuellement mais difficilement accessible représente un mauvais choix d’installation.

Nous voulons savoir dès le départ :

• comment retirer le filtre;
• comment accéder au bac de condensats;
• comment inspecter le drain;
• comment accéder aux raccordements;
• comment remplacer une pièce sans démolir le plafond.

Ce point est particulièrement important dans un commerce ou une résidence nouvellement rénovée.

Garantie : une divergence entre la fiche AirGreen et la documentation Senville

La fiche AirGreen indique :

10 ans compresseur – 10 ans pièces – 0 an main-d’œuvre

avec possibilité de garantie supplémentaire.

La brochure Senville précise plutôt 10 ans sur le compresseur et 5 ans sur les pièces.

Cette différence doit être validée selon les modalités AirGreen, l’enregistrement et le programme applicable à l’équipement vendu.

Nous préférons confirmer clairement la couverture réelle sur la soumission plutôt que de laisser le propriétaire interpréter une simple mention « garantie 10 ans ».

Quand nous recommandons particulièrement la cassette SENVILLE 1-voie 9 000 BTU

Cette configuration devient très intéressante lorsque :

• l’espace mural disponible est limité;
• la pièce est longue ou rectangulaire;
• une projection d’air principalement directionnelle est souhaitée;
• le plafond permet l’encastrement d’une unité de 50,31 po;
• une thermopompe de petite capacité est réellement adaptée à la charge;
• le propriétaire recherche une solution ENERGY STAR® et Cold Climate;
• le chauffage jusqu’à -30 °C constitue un avantage;
• l’esthétique de la pièce favorise une installation au plafond.

Quand une unité murale reste plus logique

La cassette n’est pas automatiquement la meilleure solution.

Une thermopompe murale peut être préférable lorsque :

• il n’existe aucun espace accessible dans le plafond;
• les solives empêchent l’intégration;
• le drainage est trop complexe;
• le plafond fini ne doit pas être ouvert;
• un bon emplacement mural existe déjà.

Dans ce cas, payer davantage en travaux de plafond pour obtenir une cassette ne produit pas forcément un meilleur résultat.

Pourquoi confier ce type d’installation à AirGreen

Une cassette de plafond 1-voie demande une coordination précise entre la mécanique, le plafond, le drainage, la tuyauterie frigorifique et l’électricité.

Chez AirGreen, nous vérifions notamment :

1. la charge thermique de la pièce;
2. l’emplacement de diffusion optimal;
3. l’orientation des solives;
4. la profondeur disponible dans le plafond;
5. le drainage;
6. la longueur des conduites;
7. la tuyauterie 1/4 po – 3/8 po;
8. l’alimentation électrique;
9. l’emplacement du groupe extérieur;
10. l’accès futur pour l’entretien.

Nous réalisons des projets CVAC à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et en Montérégie, autant dans les résidences que dans les espaces commerciaux où la cassette de plafond apporte un avantage concret.

La SENVILLE SENA 1-Way Cassette R454B 9 000 BTU combine une unité intérieure très mince, un SEER2 de 24,0, un EER2 de 14,6, un HSPF2-4 de 12,1, une tuyauterie 1/4 po – 3/8 po, la certification ENERGY STAR et un fonctionnement en chauffage jusqu’à -30 °C. Le tableau technique fabricant confirme précisément ces données pour la version 9 000 BTU.

Contactez AirGreen pour obtenir une soumission pour la cassette de plafond 1-voie SENVILLE SENA R454B 9 000 BTU, vérifier si votre plafond convient à ce type d’installation et planifier un projet CVAC complet à Montréal, Laval, Longueuil, sur la Rive Sud ou la Rive Nord.
